上海征原電氣科技有限公司專業生產的ZLXZ系列變頻串聯諧振耐壓試驗裝置，是用于容性試品交流耐壓試驗的設備 。該產品操作簡單，質量可靠，體積小，重量輕，非常方便現場使用，得到了廣大用戶的高度評價。

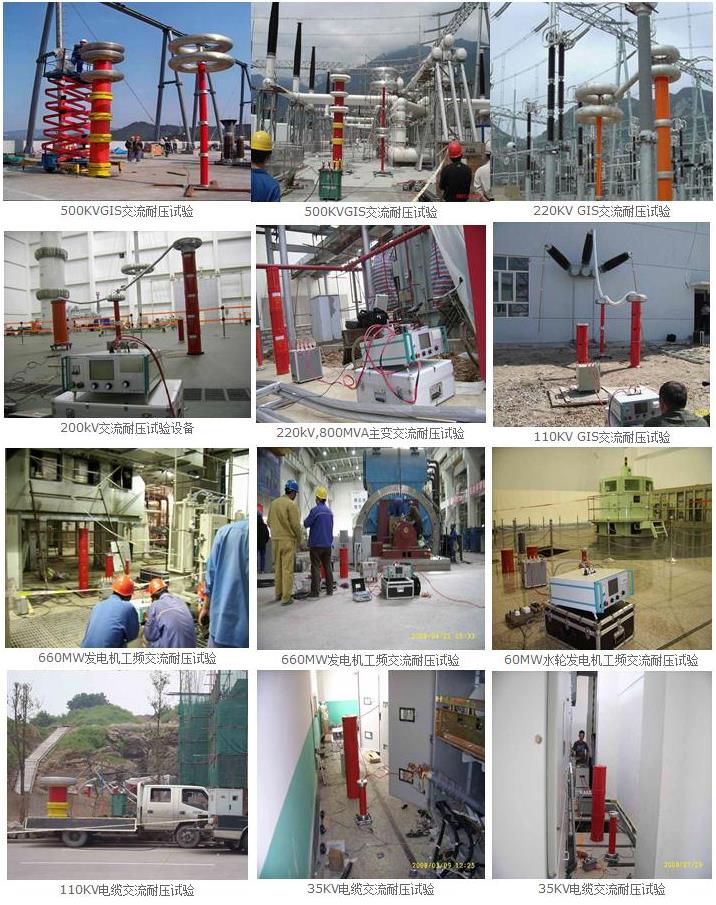

一、ZYXZ系列變頻串聯諧振耐壓試驗裝置主要用于以下方面：
1、6kV-500kV高壓交聯電纜 的交流耐壓試驗
2、各種發電機的交流耐壓試驗
3、10-500kV開關柜，GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗

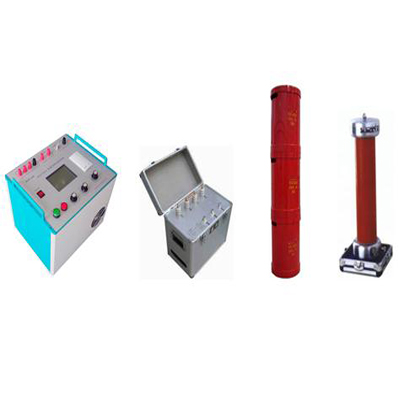

二、ZYXZ系列變頻串聯諧振耐壓試驗裝置由變頻電源、勵磁變壓器、電抗器、分壓器組成。

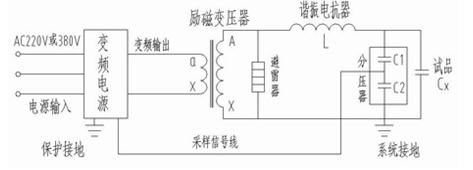

三、ZYXZ系列變頻串聯諧振耐壓試驗裝置成套設備原理圖
四、ZYXZ系列變頻串聯諧振耐壓試驗裝置成套設備主要技術特點
* 質量可靠，確保試驗人員，被試品和試驗設備本身的安全；
* 體積小，重量輕，特別適合現場使用；
* 符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；
* 設備自帶微型打印機，可及時打印保存試驗數據；
* 按優質標準抗振和防塵設計，耐長途運輸和嚴酷使用環境；
* 一鍵鼠標式旋鈕“傻瓜式”操作，大屏幕液晶顯示；
* 獨有軟件校準功能，方便用戶校準表計，確保高電壓值準確度；
* 德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用；
* 所有主要元器件均由世界知名企業原裝進口，包括美國德州儀器， 英特爾，德國西門子，施耐德，日本東芝，富士等；
* 產品穩定可靠，三年質保；
*
信守承諾，服務專業及時，盡最大努力為客戶需求服務；
五、ZYXZ系列變頻串聯諧振耐壓試驗裝置部分常用型號和典型配置
（以下僅列舉了部分常用型號，欲了解更多歡迎致電我公司 銷售熱線：13816503118）
一、電纜交流耐壓試驗系列
|
型 號 |
可滿足的試驗項目 |
設備電抗器配置 |
備 注 |
|
ZYXZ3000-44/22 |
10kV（300mm2）電 纜 1KM |
22kV ⅹ 1臺 |
便攜式 |
|
ZYXZ3000-132/66 |
1、10kV（300mm2）電 纜 3KM |
22kV ⅹ 3臺 |
便攜式 |
|
ZYXZ3000-264/52 |
1、10kV(300mm2)電 纜 5KM 3、35kV 變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等 |
22kV ⅹ 6臺 |
便攜式 |
|
ZYXZ3000-1560/66 |
110kV（300mm2）電 纜 3KM |
130kV ⅹ 2臺 |
非便攜式 |
（注：以上僅列舉了部分常用型號，欲了解更多型號歡迎致電我公司熱線13816503118，并可根據客戶要求定制）
二、發電機工頻耐壓試驗系列
|
型 號 |
可滿足的試驗項目 |
設備電抗器配置 |
備 注 |
|
ZYXZ3000-44/22 |
1、100MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm2)電 纜 1KM |
22kV ⅹ 1臺 |
便攜式 |
|
ZYXZ3000-100/36 |
1、600MW及以下發電機 相電容0.1-0.25uF 2、10kV(300mm2)電 纜 1.5KM |
18kV ⅹ 2臺 |
便攜式 |
|
ZYXZ3000-176/44 |
1、600MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm2)電 纜 3KM 3、可兼顧發電機母線，主變等 |
22kV ⅹ 4臺 |
便攜式 |
（注：以上僅列舉了部分常用型號，欲了解更多型號歡迎致電我公司熱線13816503118，并可根據客戶要求定制）
三、GIS和SF6開關交流耐壓試驗系列
|
型 號 |
可滿足的試驗項目 |
電抗器配置 |
備 注 |
|
ZYXZ3000-250/200 |
1、110kV GIS的交流耐壓試驗 5、110kV互感器交流耐壓 |
40kV ⅹ 5臺 |
便攜式 |
|
ZYXZ3000-100/200 |
1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓 |
50kV ⅹ 4臺 |
便攜式 |
（注：以上僅列舉了部分常用型號，欲了解更多型號歡迎致電我公司熱線13816503118，并可根據客戶要求定制）
四、變壓器，電動機等設備的工頻交流耐壓試驗系列
|
型 號 |
可滿足的試驗項目 |
電抗器配置 |
備 注 |
|
ZYXZ3000-105/84 |
1、110kV GIS的交流耐壓試驗 2、35kV（300mm2）電纜 1KM
3、10kV（300mm2）電 纜 3KM 5、110kV互感器交流耐壓 |
28kV ⅹ 3臺 |
便攜式 |
|
ZYXZ3000-100/80 |
1、110kV GIS的交流耐壓試驗 2、35kV（300mm2）電纜 1KM
3、10kV（300mm2）電 纜 3KM 5、110kV互感器交流耐壓 |
40kV ⅹ 2臺 |
便攜式 |
（注：以上僅列舉了部分常用型號，欲了解更多型號歡迎致電我公司熱線13816503118，并可根據客戶要求定制）
“誠信服務、信守合同、廣交朋友”是征原公司堅定的經營理念，我們嚴格認真地履行合約，兌現承諾，強化售后服務的網絡體系，以更新、更高的思想指導我們的服務，把更新、更高的產品奉獻給您。讓征原公司的努力化為您的滿意，征原公司全體員工期待您來美麗的上海、來征原公司考察指導。
