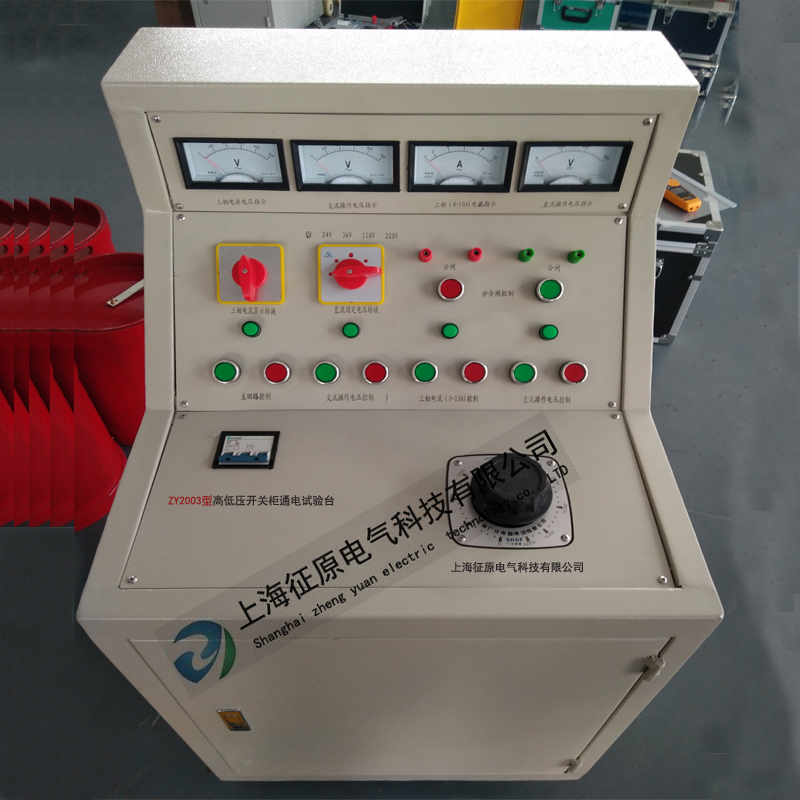

ZY2003型高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。

一、ZY2003型高低壓開關柜通電試驗臺技術參數：
輸入電源：三相四線AC380V
輸出電壓及電流：
1、三相AC100V輸出（固定值）                         一組
2、三相AC 0 – 10A輸出（10A，可調值〉              一組
3、交流電壓輸出
三相AC 0 – 400V，220V時，電流小于10A               一組
4、直流操作電壓輸出 DC 0 - 260V                      一組
5、單相AC220V輸出（插座）                           二組
6、三相AC380V輸出（固定值，接線柱）                 一組
7、單相24V，36V，110V，220V直流固定輸出             一組
8、外形尺寸：550*750*800mm
9、重量：55KG

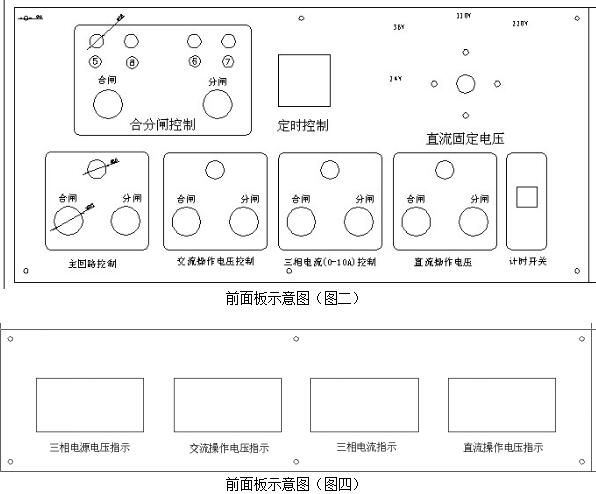

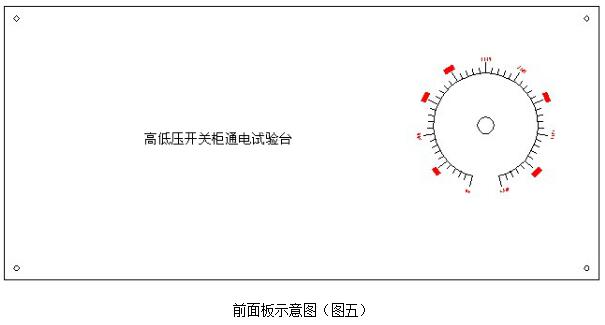

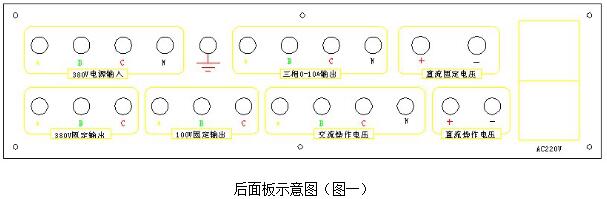

二、高低壓開關柜通電試驗臺面板示意圖

三、高低壓開關柜通電試驗臺功能說明
1、技術參數中2、3、4、項分別由獨立的接觸器控制，輸出端為接線柱。根據用戶特殊要求，參數中2、3、4、項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。
最好每次只能有一組電源輸出工作。
2、技術參數中1、5 、 6項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值）。
3、圖二中的 “24V、36V、110V、220V為直流固定輸出，根據客戶測試的要求選擇不同的直流電壓。

4、圖二中的“分合閘控制”是用來代替高低壓開關柜面板上的分合閘開關的，為了測試的方便，我公司將該開關集成在一個控制臺上。需要聯動控制時就將集成的分合閘開關并行接入到開關柜中，若不用聯動控制則可以不用。

四、高低壓開關柜通電試驗臺設備成套性
1、設備主體一臺
2、測試線一包
3、說明書一份
4、合格證一份

上海征原公司可以根據客戶的需求，為你定做各種規格型號、各種技術指標的高低壓開關柜通電試驗臺設備，歡迎您來電：13816003118 、021-36357686 咨詢.
