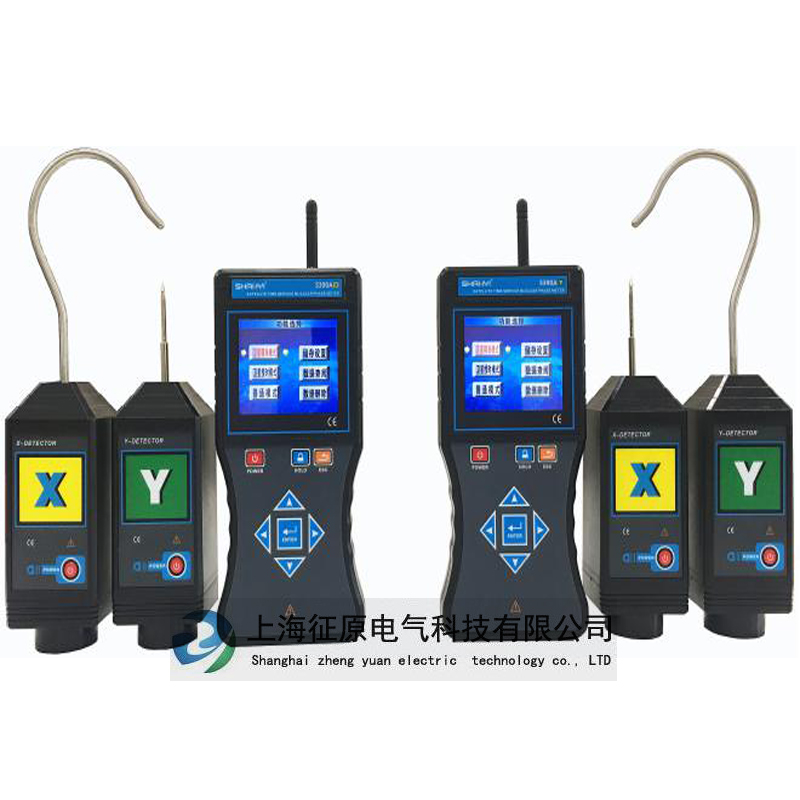

ZYHX-X無線高壓衛星授時遠程核相器又名無線高壓衛星授時遠程核相儀，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，同時具有普通核相儀的功能。衛星授時核相能實現超遠距離核相、地下室核相、礦井下核相，授時精度小于30nS。接收器采用3.5寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。接收器同屏顯示實時相位、頻率，具有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀?？諘绲孛嫫胀ê讼嗑嚯x可達160m，衛星授時核相距離大于500km，能對10V～550kV的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀還同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
二、ZYHX-X無線高壓衛星授時遠程核相器技術規格
|
功 能 |
無線高壓衛星授時語音核相，頻率、相位、相序、驗電測試；環網柜、地下室、礦井內核相 |
|
電 源 |
DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
|
核相模式 |
衛星秒脈沖精準模式、衛星授時模式、普通模式 |
|
傳輸方式 |
315MHz、433MHz無線傳輸 |
|
核相距離 |
衛星授時模式距離不受限制，達500km以上 |
|
普通核相模式距離160m |
|
|
顯示模式 |
3.5寸真彩液晶屏顯示 |
|
量 程 |
核相電壓等級：AC 10V～550kV |
|
相位：0°～360° |
|
|
頻率：45Hz～75Hz |
|
|
分 辨 力 |
1°；0.1Hz |
|
精 度 (23℃±5℃，80%RH以下) |
衛星授時核相：≤±5° |
|
普通核相：≤±10° |
|
|
頻率：≤±2Hz |
|
|
相別定性 |
XY兩接收器顯示的實時相角差在0°～30°為同相； XY兩接收器實時相角差在90°～120°或210°～270°為異相 |
|
語音功能 |
同相、異相、X信號正常、Y信號正常等語音功能 |
|
持續核相時間 |
在衛星授時模式下，衛星授時成功后，若無衛星信號可持續核相30分鐘以上，滿足地下室、礦井下核相 |
|
絕緣桿尺寸 |
拉伸后長約5m；收縮后長約1m(5節) |
|
核相方式 |
接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
|
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作) |
|
|
驗電指示 |
探測器“嘟--嘟--嘟”蜂鳴聲 |
|
換 檔 |
自動換檔 |
|
采樣速率 |
2次/秒 |
|
首次搜星時間 |
第一次開機搜星時間約3分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天 |
|
授時精度 |
小于30nS |
|
儀表尺寸 |
探測器：長寬厚145mm×60mm×48mm |
|
接收器：長寬厚250mm×100mm×40mm |
|
|
背光控制 |
按上下箭頭鍵調整背光亮度 |
|
感應強度控制 |
根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
|
數據保持 |
測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
|
退出功能 |
按ESC鍵退出當前功能界面，返回上級目錄 |
|
數據查閱 |
按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
|
搜星指示 |
搜索衛星時動態顯示“----”符號 |
|
自動關機 |
開機約30分鐘后，儀表自動關機，以降低電池消耗 |
|
額定電流 |
探測器：35mA max；接收器：300mA max |
|
電池電壓 |
當電池電壓低于3.2V時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電 |
|
儀表質量 |
探測器：205g(含電池) |
|
接收器：395g(含電池) |
|
|
絕緣桿：1.45kg |
|
|
總質量：19.6kg(含儀表箱) |
|
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
干 擾 |
無特強電磁場；無433MHz、315MHz同頻干擾 |
|
絕緣強度 |
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) |
|
探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間) |
|
|
接收器：2000V/rms(外殼前后兩端之前) |
|
|
結 構 |
防滴漏Ⅱ型、IP63 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |

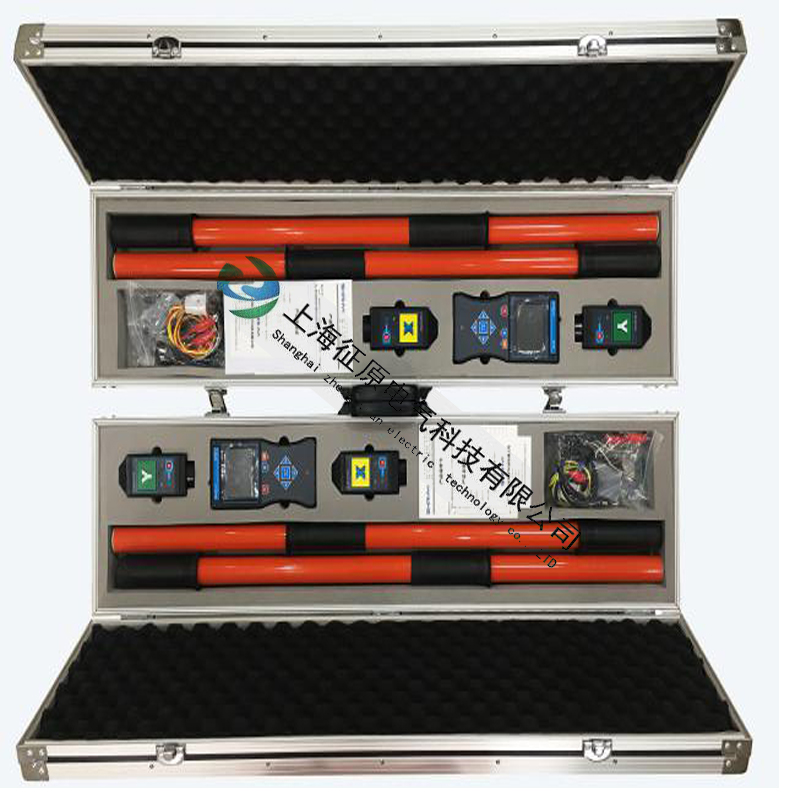

三、ZYHX-X無線高壓衛星授時遠程核相器裝箱單
|
探測器 |
4個(X、Y各2個) |
|
接收器(主機) |
2個 |
|
天線 |
6根 |
|
伸縮絕緣桿 |
4根 |
|
鋁箱 |
2個 |
|
探鉤、探針 |
8根(各4根) |
|
USB充電器、充電線 |
2套 |
|
鋰電池 |
6個(儀表內) |
|
自校線 |
2根 |
|
輔助測試線 |
2根 |
|
用戶手冊、保修卡、合格證 |
1套 |
|
